Анатомия стана: горячая деформация как искусство
Представьте себе раскаленную заготовку, которая только что покинула методическую печь. Ее температура — около 1200°C, структура металла пластична, как разогретый воск. Именно в этот момент начинается главное действо — превращение слитка в бесшовную трубу, где нет ни единого сварного шва. Это не просто прокатка, это управляемая деформация, где каждый валок играет свою партию.
Сердце процесса — прошивной стан. Раскаленная цилиндрическая заготовка попадает между двумя бочкообразными валками, которые вращают ее вокруг оси. Внутри, точно по центру, стоит неподвижная оправка — так называемый «палец». Валки сжимают металл, а оправка вытесняет его наружу, формируя полость. Звук этого процесса напоминает мощный выдох расплавленного металла, а искры разлетаются, как фейерверк на заводском празднике.
От гильзы к трубе: танец валков и оправок
После прошивного стана мы получаем толстостенную гильзу — черновую заготовку с грубой внутренней поверхностью. Здесь кроется ключевой секрет бесшовной технологии: гильза еще не труба, но уже цельный металлический монолит. Дальнейшая судьба изделия зависит от того, насколько точно мы сможем растянуть эту «трубную заготовку» в длинномер с нужной геометрией.

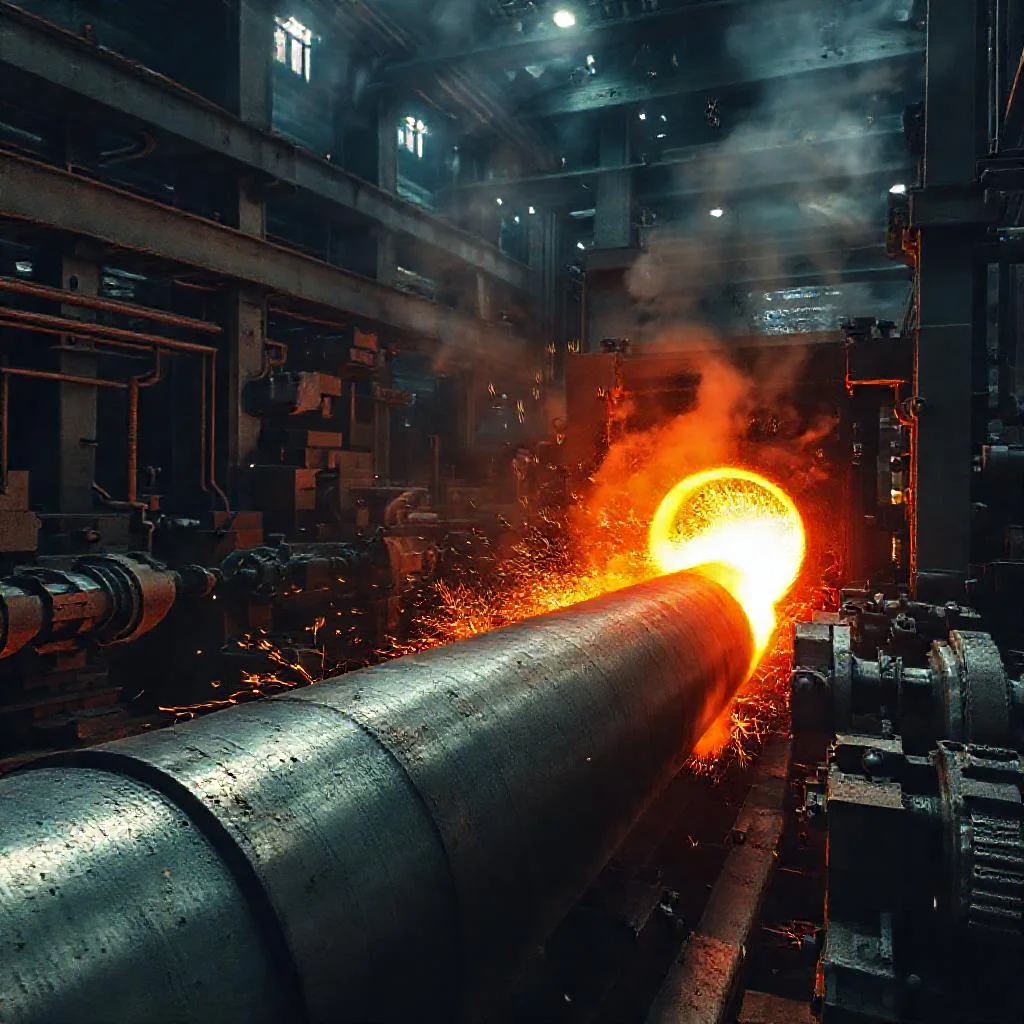

На автоматическом стане (он же «стан Хейсфельда») происходит первая вытяжка. Гильза надевается на длинную цилиндрическую оправку, и пара валков прокатывает её, уменьшая толщину стенки. Металл течет вдоль оси, удлиняясь. После каждого прохода оправку извлекают, охлаждают, смазывают и вводят снова. Раскаленное до малинового свечения изделие движется по рольгангу, как гигантская змея, стремящаяся к своей окончательной форме.
Калибровка и точность: когда миллиметры решают всё
После черновой вытяжки труба имеет волнистую поверхность и разную толщину стенки. На помощь приходит редукционно-растяжной стан (РРС) — настоящий конвейер точности. Здесь расположены группы чередующихся валков и оправок, которые обжимают горячую трубу, уменьшая её диаметр и одновременно калибруя стенку. Это филигранная работа, где контроль температуры на выходе критичен: слишком холодный металл даст внутренние трещины, слишком горячий — прилипнет к валкам.
Технологический процесс на этом этапе напоминает работу ювелира, но в промышленном масштабе. Современные станы оснащены системами лазерного контроля диаметра, которые сканируют трубу сотни раз в секунду. Каждое отклонение от заданного чертежа фиксируется, и система автоматически корректирует зазор между валками. Результат — геометрия с допуском до 0,5% от номинала, что позволяет использовать такие трубы в самых ответственных конструкциях.
Качественная бесшовная труба — это не случайность, а математически выверенная последовательность температурных режимов, сил обжатия и скоростей деформации. Только тот, кто контролирует каждый этап, получает металл, работающий на пределе своих возможностей.
Финальные этапы: от раскаленного металла к холодному расчету
Горячая прокатка завершается на холодильнике, где трубы остывают на воздухе или с принудительным обдувом. Однако на этом производство не заканчивается. Важный нюанс технологии: для получения точных размеров и гладкой поверхности многие заводы отправляют горячекатаную трубу на отделку — либо холодную калибровку, либо термическую обработку (нормализацию). Это снимает внутренние напряжения, возникшие при деформации.
Заключительный этап — контроль качества. Каждую партию труб проверяют ультразвуковой дефектоскопией, гидравлическими испытаниями на герметичность и механическими тестами на разрыв. Только труба, прошедшая все эти фильтры, получает сертификат соответствия и отправляется на нефтяные месторождения, в котельные установки или на строительство мостов. Именно этот комплекс мер отличает надежного производителя от случайного перекупщика.
Практический взгляд: почему стоит выбирать бесшовный прокат
Горячекатаная бесшовная труба не имеет сварного соединения — а значит, в ней нет зоны термического влияния, где часто возникают коррозионные очаги. Это делает продукт незаменимым в средах высокого давления, агрессивных жидкостях и там, где требуется абсолютная герметичность. Сложность изготовления и высокая энергоемкость процесса напрямую отражаются на цене — бесшовка всегда дороже электросварного аналога.
Итак, при выборе обращайте внимание не только на марку стали, но и на метод изготовления. Проверенный путь покупки — заказать трубу напрямую с металлургического комбината, где наличие сертификатов и контроль качества не являются пустым звуком. Удачной закупки, и пусть ваш трубопровод работает безотказно десятилетиями. Заводская геометрия и усталостная прочность горячекатаного проката — это капитал, который окупается в длительной эксплуатации.
Этапы производства бесшовных горячекатаных труб
| Этап | Оборудование / Узел | Ключевые параметры (температура, скорость, допуски) | Технологическая операция | Критический контроль качества |
|---|---|---|---|---|
| Нагрев заготовки | Методическая печь | Температура ≈ 1200°C | Нагрев слитка до пластичного состояния (структура как «разогретый воск») | Равномерность нагрева по сечению |
| Прошивка (черновая) | Прошивной стан | Температура ≈ 1200°C; вращение заготовки | Деформация между двумя бочкообразными валками; неподвижная оправка («палец») вытесняет металл, формируя полость | Центрирование оправки (осевая симметрия полости) |
| Получение гильзы | Промежуточный рольганг | Толстостенная заготовка, грубая внутренняя поверхность | Цельный металлический монолит без шва — основа для дальнейшей вытяжки | Отсутствие внутренних дефектов и расслоений |
| Первая вытяжка | Автоматический стан (стан Хейсфельда) | Многопроходная прокатка; валки + длинная цилиндрическая оправка | Уменьшение толщины стенки, удлинение вдоль оси; оправку извлекают, охлаждают, смазывают и вводят повторно | Температура перед каждым проходом (цвет каления — малиновое свечение) |
| Чистовая калибровка | Редукционно-растяжной стан (РРС) | Допуск по геометрии до 0,5% от номинала; лазерный контроль сотни раз в секунду | Группы чередующихся валков и оправок обжимают трубу, уменьшая диаметр и калибруя стенку | Автокоррекция зазора между валками; недопустимы внутренние трещины (слишком холодный металл) или прилипание (слишком горячий) |
| Охлаждение | Холодильник (воздушный или с принудительным обдувом) | Управляемое снижение температуры | Остывание труб после горячей прокатки | Равномерность охлаждения для снятия внутренних напряжений |
| Финишная отделка (опционально) | Линия холодной калибровки или термическая печь (нормализация) | Точные размеры, гладкая поверхность | Холодная калибровка / нормализация для снятия напряжений от деформации | Соответствие чертежу, отсутствие окалины |
| Контроль качества | УЗД, гидравлический пресс, разрывная машина | Герметичность, механическая прочность, отсутствие дефектов | Ультразвуковая дефектоскопия, гидроиспытания, тест на разрыв | Выдача сертификата соответствия; допуск к эксплуатации (нефтяные месторождения, котлы, мосты) |
Частые вопросы о производстве бесшовных горячекатаных труб
Как формируется полость в заготовке на прошивном стане?
Раскаленная цилиндрическая заготовка при температуре около 1200°C попадает между двумя бочкообразными валками, которые вращают ее вокруг оси. Внутри по центру установлена неподвижная оправка («палец»). Валки сжимают металл, а оправка вытесняет его наружу, формируя полость. Результатом является толстостенная гильза — цельный монолит без швов.
Какие станы используются для вытяжки гильзы в трубу?
Для первой вытяжки применяется автоматический стан (стан Хейсфельда). Гильза надевается на длинную цилиндрическую оправку, пара валков прокатывает её, уменьшая толщину стенки и удлиняя металл вдоль оси. После многократных проходов с извлечением, охлаждением и смазкой оправки изделие движется дальше на редукционно-растяжной стан (РРС) для калибровки диаметра и стенки.
Как обеспечивается точность размеров трубы при горячей прокатке?
На редукционно-растяжном стане группы чередующихся валков и оправок обжимают горячую трубу. Современные станы оснащены системами лазерного контроля, которые сканируют трубу сотни раз в секунду. При отклонении система автоматически корректирует зазор между валками, что позволяет достичь допуска до 0,5% от номинального диаметра.
Почему контроль температуры критичен при калибровке?
Слишком холодный металл может дать внутренние трещины, а слишком горячий — прилипнет к валкам. Температурный режим на выходе из РРС строго контролируется, чтобы обеспечить пластичность металла без риска дефектов. Это один из ключевых параметров математически выверенной последовательности операций.
Какие виды контроля качества проходят готовые трубы?
Каждую партию проверяют ультразвуковой дефектоскопией, гидравлическими испытаниями на герметичность и механическими тестами на разрыв. Дополнительно часто проводят холодную калибровку или нормализацию для снятия внутренних напряжений. Только после всех этих фильтров труба получает сертификат соответствия.
