Физика процесса: почему вода, а не воздух

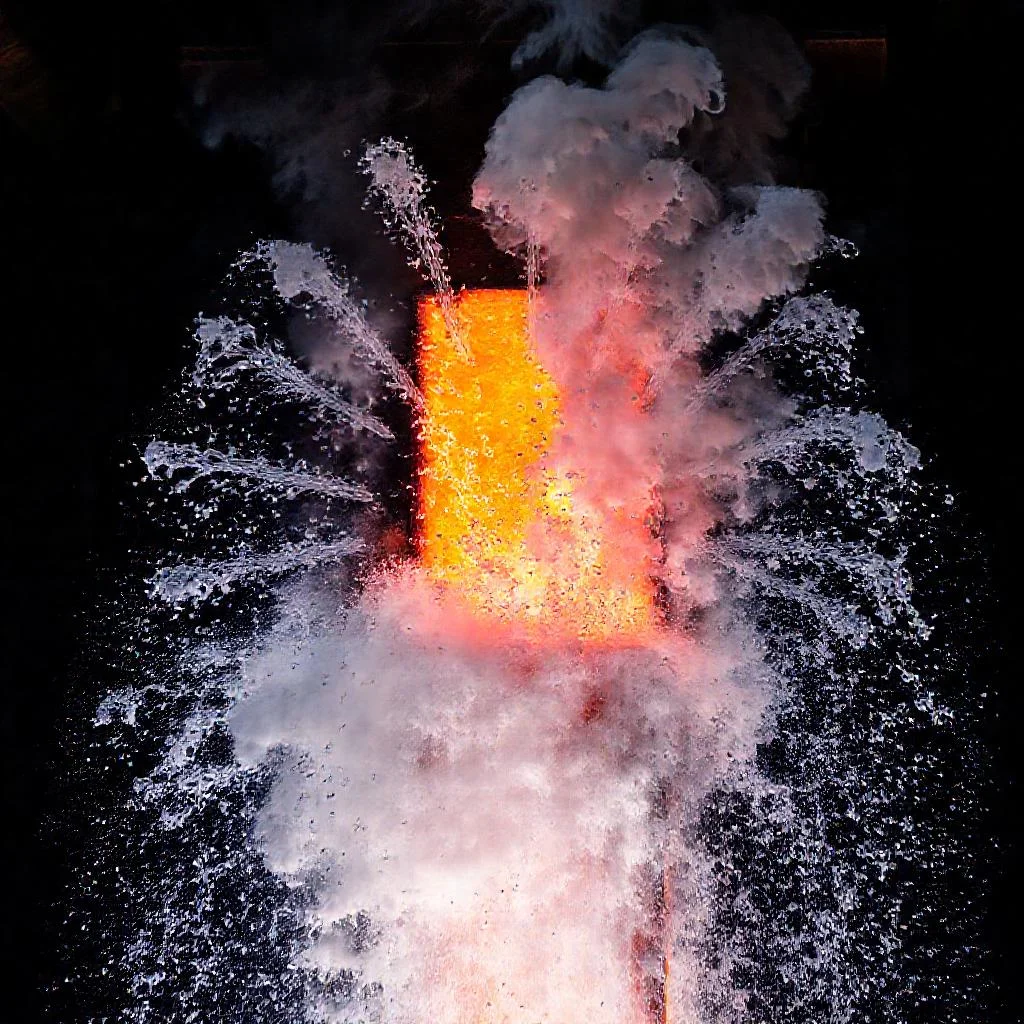

Когда непрерывнолитой слиток покидает кристаллизатор, его оболочка ещё раскалена до температур, близких к точке солидуса. Вторичное охлаждение водой — это не просто «поливка», а высокоточный управляемый теплоотвод, который определяет внутреннюю макроструктуру металла. Скорость съёма тепла здесь в 10–15 раз выше, чем при воздушном обдуве, что позволяет формировать плотную кристаллическую решётку без усадочных раковин и горячих трещин.
Суть процесса сводится к жёсткому балансу: если переохладить поверхность — возникнут термические напряжения, если недожать — слиток «разопрёт» и прорвёт оболочку. Поэтому вода подаётся через форсунки в зоне поддерживающих роликов с переменным давлением. Расход регулируется в зависимости от марки стали, скорости вытягивания и сечения заготовки, создавая эффект так называемого «мягкого обжатия» корки.
Зональное разделение и калибровка форсунок
Технологически тракт вторичного охлаждения разделён на несколько независимых секций. Первые 3–5 метров от кристаллизатора работают в режиме интенсивного отъёма тепла, чтобы стабилизировать корку. Далее — зона постепенного снижения орошения, где металл отдаёт тепло в основном за счёт внутренней теплопроводности, а не поверхностного испарения.
Каждая секция оснащена собственными коллекторами с полнопрофильными форсунками. Они создают факел распыла определённого угла и капельного состава. Для легированных сталей используют воздушно-водяное охлаждение, которое обеспечивает более мягкий режим, а для рядовых марок — прямое водяное орошение. Контроль ведётся через тепловизоры и расходомеры в реальном времени.
Расчёт режимов: от эмпирики к цифровым двойникам
Современные сталеплавильные цеха давно отказались от «регулировки на глаз». Программные комплексы моделируют температурное поле слитка по всей длине УНРС, учитывая зазор между роликами, шаг форсунок и даже влажность воздуха. Исходные данные поступают от пирометров, измеряющих температуру поверхности каждые 0,5 секунды.
Если встроенный алгоритм обнаруживает перегрев, он мгновенно увеличивает расход воды в конкретной секции. При этом важна и температура самой воды — она должна быть стабильной в пределах 25–30 °C, иначе меняется интенсивность конвективной теплоотдачи. Вот ключевые параметры, которые мониторятся постоянно:
- Удельный расход воды на тонну стали (обычно 1,5–3 м³/т для слябов);
- Давление в коллекторах (от 0,3 до 1,0 МПа в зависимости от секции);
- Кривизна факела распыла и угол атаки на поверхность;
- Температура граничных зон слитка (кромки остывают быстрее центра).
Дефекты, которых позволяет избежать вторичное охлаждение
Главный враг непрерывной разливки — поперечные и продольные трещины, которые зарождаются именно на стадии вторичного охлаждения. Если вода подаётся с перерывами, возникают зоны повторного нагрева, провоцирующие сегрегацию серы и фосфора. Это особенно критично для высокоуглеродистых и трубных марок стали.
Грамотная настройка орошения минимизирует риск «козлов» — вздутий корки на стыках роликов. Также снижается склонность к ликвационной полосчатости и уменьшается глубина усадочной раковины на 15–20%. Именно поэтому операторы УНРС уделяют состоянию сопел такое пристальное внимание: малейший засор форсунки меняет локальный коэффициент теплообмена.
«Вторичное охлаждение — это хирургия без права на ошибку. Каждая капля воды, ударяющаяся о поверхность слитка, должна быть просчитана заранее, иначе завтрашний прокат станет сегодняшним браком» — так говорят технологи-непрерывщики на крупных металлургических комбинатах.
Практические приёмы оптимизации при разливке слябов
Профессиональные настройщики используют правило «снизу вверх»: сначала выставляют расход на нижних секциях, добиваясь равномерного остывания по всему поперечному сечению. Затем регулируют верхние секции под конкретную скорость вытягивания, которая может меняться в диапазоне 0,5–2,0 м/мин. Увеличение скорости требует пропорционального наращивания интенсивности орошения, но с лагом в 30–40 секунд.
Особое внимание уделяется кромкам слитка — они остывают в 2 раза быстрее центральной оси. Для компенсации этого эффекта применяют профилированные сопла с варьируемым расходом по ширине факела. Результатом правильной настройки становится ровная макроструктура без «пятен» травления и стабильные свойства листа после прокатки. Контролируется это ультразвуковым сканированием каждого десятого сляба.
Ключевые параметры и режимы вторичного охлаждения слитка водой
| Параметр / Характеристика | Значение / Описание | Примечания и особенности |
|---|---|---|
| Скорость съёма тепла водой | В 10–15 раз выше, чем при воздушном обдуве | Обеспечивает плотную кристаллическую решётку без усадочных раковин и горячих трещин |
| Расход воды на тонну стали | 1,5–3 м³/т (для слябов) | Регулируется в зависимости от марки стали, скорости вытягивания и сечения заготовки |
| Давление в коллекторах | 0,3 до 1,0 МПа | Зависит от конкретной секции тракта вторичного охлаждения |
| Температура охлаждающей воды | 25–30 °C (стабильно) | Иначе меняется интенсивность конвективной теплоотдачи |
| Скорость вытягивания слитка | 0,5–2,0 м/мин | Увеличение скорости требует наращивания орошения с лагом 30–40 секунд |
| Зона интенсивного охлаждения | Первые 3–5 метров от кристаллизатора | Режим интенсивного отъёма тепла для стабилизации корки |
| Типы охлаждения | Прямое водяное орошение; воздушно-водяное охлаждение | Для рядовых марок — прямое; для легированных — воздушно-водяное (более мягкий режим) |
| Контроль температуры | Пирометры каждые 0,5 секунды; тепловизоры и расходомеры | Данные поступают в режиме реального времени |
| Охлаждение кромок слитка | Кромки остывают в 2 раза быстрее центральной оси | Компенсация — профилированные сопла с варьируемым расходом по ширине факела |
| Снижение глубины усадочной раковины | Уменьшение на 15–20% | Достигается грамотной настройкой орошения |
| Основные контролируемые параметры | Удельный расход воды; давление; кривизна факела и угол атаки; температура граничных зон | Мониторинг в реальном времени по всей длине УНРС |
| Метод настройки секций | Правило «снизу вверх» | Сначала нижние секции — равномерное остывание по сечению, затем верхние — под скорость вытягивания |
Частые вопросы о вторичном охлаждении слитка водой
Почему для вторичного охлаждения слитка используется именно вода, а не воздух?
Вода обеспечивает скорость съёма тепла в 10–15 раз выше, чем воздушный обдув. Это позволяет формировать плотную кристаллическую решётку без усадочных раковин и горячих трещин. Однако процесс требует точного баланса: переохлаждение поверхности вызывает термические напряжения, а недостаточное охлаждение может привести к прорыву оболочки слитка.
Как регулируется расход воды в разных зонах вторичного охлаждения?
Тракт вторичного охлаждения разделён на несколько независимых секций. Первые 3–5 метров работают в режиме интенсивного отъёма тепла, далее идёт зона постепенного снижения орошения. Каждая секция оснащена коллекторами с форсунками, а расход регулируется автоматически: при обнаружении перегрева алгоритм увеличивает подачу воды в конкретной секции. Ключевые параметры — удельный расход (1,5–3 м³/т), давление (0,3–1,0 МПа) и стабильная температура воды (25–30 °C).
Какие дефекты предотвращает правильное вторичное охлаждение?
Правильная настройка орошения минимизирует риск поперечных и продольных трещин, которые зарождаются из-за зон повторного нагрева при прерывистой подаче воды. Также снижается вероятность «козлов» (вздутий корки), уменьшается глубина усадочной раковины на 15–20% и снижается склонность к ликвационной полосчатости.
Как учитывается неравномерность охлаждения кромок и центра слитка?
Кромки слитка остывают в 2 раза быстрее центральной оси. Для компенсации применяют профилированные сопла с варьируемым расходом по ширине факела. Это обеспечивает равномерное остывание по всему поперечному сечению и стабильную макроструктуру без «пятен» травления.
Какие современные методы используются для расчёта режимов охлаждения?
Современные цеха используют программные комплексы, моделирующие температурное поле слитка по всей длине УНРС. Они учитывают зазор между роликами, шаг форсунок, влажность воздуха и данные пирометров (измерение каждые 0,5 секунды). Если алгоритм обнаруживает перегрев, он мгновенно корректирует расход воды в конкретной секции.
