Гидравлика очистки: как радиальный отстойник возвращает воде прозрачность
Представьте себе производственный цех, где вода после прокатки стали — это не просто техническая жидкость, а агрессивная взвесь с миллионами микрочастиц окалины. Если не остановить этот поток вовремя, абразивные частицы быстро выведут из строя насосы и запорную арматуру. Радиальные отстойники — это гигантские гравитационные фильтры, которые используют самую надежную силу — силу притяжения Земли — для разделения фаз «вода-твердое».

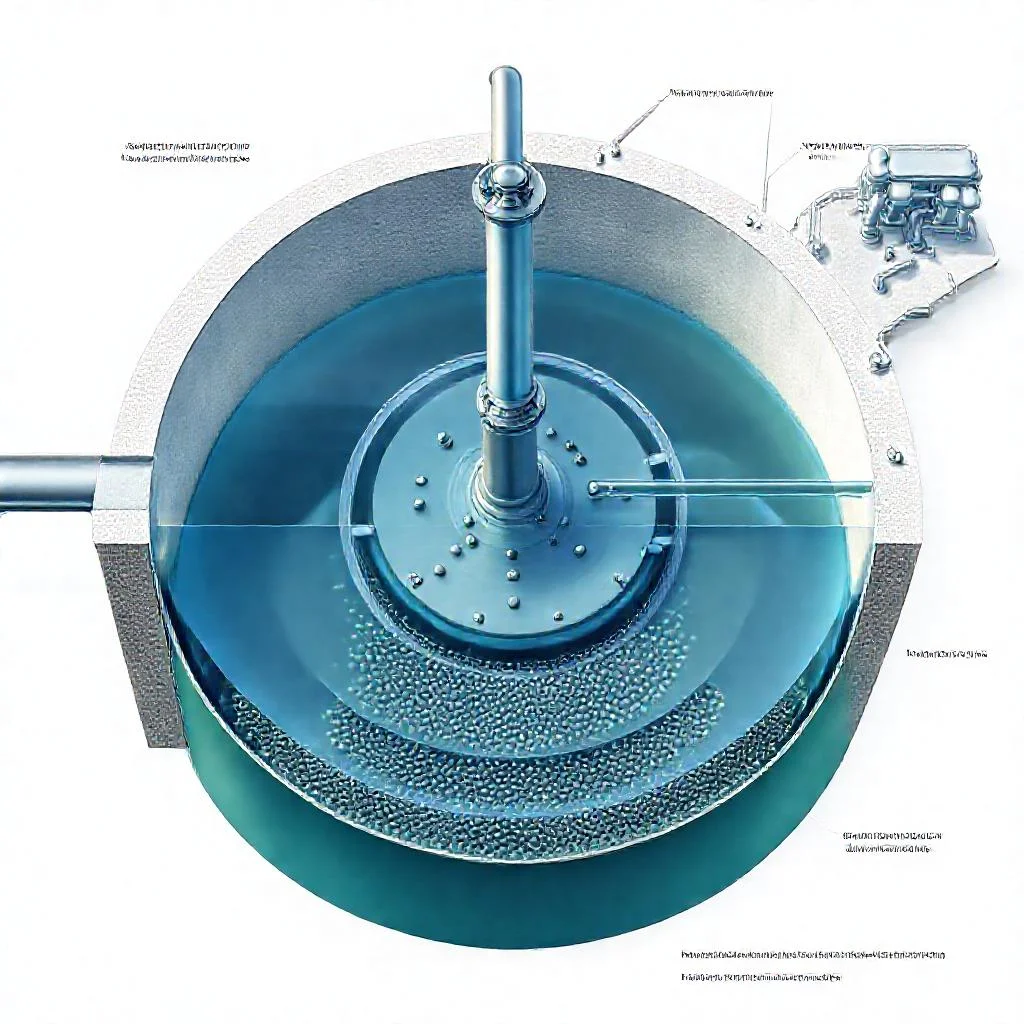

Главный секрет конструкции кроется не в сложных механизмах, а в геометрии потока. Вода подается в центральную часть резервуара, где гасится ее кинетическая энергия, и затем движется к периферии по радиусу. Скорость потока замедляется в десятки раз, позволяя тяжелым чешуйкам окалины плавно опускаться на дно. В отличие от горизонтальных аналогов, здесь нет мертвых зон, а осадок удаляется непрерывно, не нарушая процесс осветления.
Путь частицы: от турбулентности к ламинарному покою
Попадая в центральную приемную камеру, струя грязной воды встречает на своем пути отражательный щит. Этот элемент критически важен: без него мощный поток размывал бы уже сформированный осадок, поднимая муть со дна. После удара о щит скорость жидкости падает с 1,5 м/с до нескольких миллиметров в секунду, и начинается так называемая зона осаждения — самая объемная часть сооружения.
Физика процесса подчиняется закону Стокса, но с поправкой на стесненные условия. Каждая частица окалины, имеющая плотность около 7,8 г/см³, получает импульс к движению вниз. Жидкость же стремится к переливному лотку на периферии. Инженерный расчет сводится к тому, чтобы время пребывания воды в отстойнике превышало время падения самой маленькой частицы с верхней границы зоны осаждения на зеркало ила.
Тонкости сбора осадка: роль скребков и илососов
Осажденная окалина на дне образует рыхлый слой, который ни в коем случае нельзя оставлять неподвижным. Иначе он слеживается в плотный монолит, который сложно извлечь. Для решения этой задачи вращающаяся ферма оснащается скребками, которые движутся со скоростью 2-3 оборота в час. Лопасти сгребают шлам в центральный приямок-бункер, откуда он удаляется с помощью гидроэлеватора или насосов.
Современные модификации, работающие с тонкодисперсной взвесью, используют вакуумные илососы. Такие системы не перемешивают придонный слой, а аккуратно «слизывают» окалину с поверхности днища, что повышает степень осветления до 60-70% против классических 45-50%. Это особенно актуально для оборотных циклов водоотведения, где важна каждая тонна химических реагентов.
Архитектура переливных устройств и сборных лотков
Осветленная вода покидает отстойник не хаотично, а через специальные водосливы, расположенные по всей окружности. Прежде чем перелиться через кромку, жидкость проходит под погружной перегородкой, которая задерживает всплывающие загрязнения — масляные пленки и неосевшие хлопья. Эта конструктивная хитрость предотвращает попадание в приемный карман до 15% взвешенных веществ.
Чтобы избежать перекосов и неравномерного распределения потоков, кромки водосливов выставляются строго по лазерному уровню с допуском не более 1 мм на погонный метр. Каждый миллиметр отклонения приводит к тому, что одна часть отстойника перегружается, а другая простаивает, снижая эффективность всей установки. Сборные лотки оснащаются зубчатой кромкой, которая дробит поток на тонкие струи и насыщает воду кислородом.
Эксплуатация в жестких условиях оборотного цикла
Радиальные отстойники для окалины отличаются от обычных коммунальных аналогов повышенной абразивной нагрузкой. Частицы металла действуют как наждачная бумага, поэтому футеровка днища и рабочих элементов — это не роскошь, а необходимость. Чаще всего используется полиуретановое покрытие или плиты из базальтового литья, которые выдерживают истирание в течение 5-7 лет без замены.
Не менее важна система привода. Вращение фермы осуществляется через зубчатый венец с редуктором, однако в цехах с высокой запыленностью открытые механизмы быстро выходят из строя. Практика показывает, что оптимальным решением является мотор-редуктор с частотным регулированием, позволяющий подстраивать скорость скребков под фактическое поступление шлама в пиковые часы прокатки.
Экономика процесса и контроль качества очистки
Главный показатель эффективности отстойника — концентрация взвесей на выходе. Для систем оборотного водоснабжения прокатных станов допустимая норма составляет не более 25 мг/л, иначе начинается ускоренный износ подшипниковых узлов прокатных клетей. Для контроля используются автоматические пробоотборники, но опытные технологи рекомендуют дополнительно визуально оценивать цвет и запах жидкости. Серый налет и металлический привкус указывают на то, что окалина уходит транзитом.
Оптимизация процесса возможна за счет введения флокулянтов перед отстойником, однако для грубой окалины это часто излишне. Ключевым экономическим фактором является своевременное удаление осадка. Извлеченная окалина — это не отходы, а вторичное сырье, которое после обезвоживания снова отправляется в шихту на аглофабрику. Поэтому рентабельность установки напрямую зависит от регулярности выгрузки шлама и правильной работы гидротранспорта.
Масштабирование и модернизация: от стандарта к оптимуму
Классические железобетонные отстойники диаметром 18-30 метров постепенно уступают место стальным резервуарам с коническим днищем. Такие конструкции проще монтировать в стесненных условиях действующего цеха, а конус глубиной до 3 метров обеспечивает более высокую концентрацию шлама на выходе без дополнительных скребковых механизмов. Это снижает энергопотребление привода на 30%.
- Принудительная подача воздуха для окисления двухвалентного железа и связывания мелкодисперсной взвеси в более крупные агломераты.
- Интеграция ультразвуковых датчиков уровня осадка для автоматизации цикла выгрузки в ночное время.
- Использование сотовых тонкослойных модулей, увеличивающих площадь осаждения без изменения габаритов.
- Гибридная схема: радиальный отстойник для грубой фракции + напорный фильтр для тонкой доочистки перед системой охлаждения.
Любая модернизация начинается с гидравлического аудита. Если существующий резервуар не способен пропустить возросший расход, проще инвестировать в установку гидроциклонов на входе, снимающих до 80% тяжелой окалины. Тем самым радиальный отстойник освобождается для выполнения функции вторичного, более тонкого осветления, что продлевает ресурс оборудования в разы.
«Вода, прошедшая радиальный отстойник, — это не просто жидкость. Это измеритель клиентского доверия к вашему производственному циклу: чем ниже мутность на выходе, тем выше культура инженерного мышления на предприятии», — отмечают отраслевые эксперты в области водоподготовки.
Правильно спроектированный и настроенный радиальный отстойник становится сердцем всей замкнутой системы водооборота. Он требует внимания лишь на этапе пусконаладки и периодического контроля за работой скребкового механизма. В остальное время эта махина диаметром в десятки метров тихо и методично делает свою работу, позволяя заводу экономить миллионы на свежей артезианской воде и утилизации жидких отходов.
Ключевые параметры радиальных отстойников для очистки воды от окалины
| Параметр / Характеристика | Классический радиальный отстойник | Современная модификация / Стальной резервуар | Примечания / Пояснения из статьи |
|---|---|---|---|
| Тип конструкции | Железобетонный резервуар | Стальной резервуар с коническим днищем | Стальные конструкции проще монтировать в стесненных условиях цеха; конус глубиной до 3 м обеспечивает более высокую концентрацию шлама без дополнительных скребков. |
| Диаметр резервуара | 18–30 метров | Не указан (компактные размеры) | Классические железобетонные отстойники имеют диаметр 18–30 м. |
| Скорость потока на входе | 1,5 м/с (гасится до мм/с) | После удара о отражательный щит скорость падает с 1,5 м/с до нескольких миллиметров в секунду, обеспечивая зону осаждения. | |
| Скорость вращения фермы | 2–3 оборота в час | Скребки движутся со скоростью 2–3 об/час, сгребая шлам в центральный приямок. | |
| Плотность частиц окалины | ≈ 7,8 г/см³ | Плотность окалины учитывается при расчете по закону Стокса для осаждения частиц. | |
| Степень осветления (эффективность) | 45–50% | 60–70% | Современные модификации с вакуумными илососами повышают степень осветления до 60–70% против классических 45–50%. |
| Допустимая концентрация взвесей на выходе | Не более 25 мг/л | Норма для оборотного водоснабжения прокатных станов; превышение ведет к износу подшипниковых узлов. | |
| Эффективность задержания всплывающих загрязнений | До 15% | Погружная перегородка задерживает масляные пленки и неосевшие хлопья, предотвращая попадание в приемный карман до 15% взвешенных веществ. | |
| Допуск на перекос водосливов | Не более 1 мм на погонный метр | Кромки водосливов выставляются по лазерному уровню; отклонение снижает эффективность всей установки. | |
| Срок службы футеровки (покрытия) | 5–7 лет | Полиуретановое покрытие или плиты из базальтового литья выдерживают истирание в течение 5–7 лет без замены. | |
| Основной метод удаления осадка | Скребки + гидроэлеватор/насос | Вакуумные илососы / коническое днище | Скребки сгребают шлам в центральный приямок; илососы «слизывают» окалину без перемешивания придонного слоя. |
| Энергопотребление привода | Стандартное | Снижение на 30% | Коническое днище обеспечивает высокую концентрацию шлама без скребковых механизмов, снижая энергопотребление привода на 30%. |
| Тип привода | Зубчатый венец с редуктором | Мотор-редуктор с частотным регулированием | Частотное регулирование позволяет подстраивать скорость скребков под фактическое поступление шлама в пиковые часы. |
| Степень задержания окалины при модернизации (гидроциклоны) | — | До 80% | Установка гидроциклонов на входе снимает до 80% тяжелой окалины, освобождая отстойник для тонкой доочистки. |
| Методы модернизации | Аэрация (окисление Fe²⁺), ультразвуковые датчики уровня, тонкослойные модули, гибридная схема с напорным фильтром | Аэрация укрупняет взвесь; датчики автоматизируют выгрузку; сотовые модули увеличивают площадь осаждения; гибридная схема: радиальный отстойник + напорный фильтр. | |
Частые вопросы о радиальных отстойниках для очистки воды от окалины
Почему вода движется от центра к периферии, а не наоборот?
Центральная подача выбрана не случайно: струя грязной воды попадает в приемную камеру, где гасится ее кинетическая энергия (скорость падает с 1,5 м/с до нескольких мм/с). После удара об отражательный щит поток становится ламинарным и равномерно распределяется по всему объему резервуара. Это позволяет тяжелым частицам окалины плавно опускаться на дно без образования мертвых зон, которые неизбежны при периферийной подаче.
Как удаляется осевшая окалина со дна отстойника?
Осадок сгребается вращающейся фермой со скребками (скорость 2-3 оборота в час) в центральный приямок-бункер, откуда удаляется гидроэлеватором или насосами. В современных модификациях используют вакуумные илососы, которые «слизывают» шлам с днища без перемешивания придонного слоя — это повышает степень осветления до 60-70% против классических 45-50%.
Почему так важен точный монтаж водосливов и перегородок?
Кромки водосливов выставляются с допуском не более 1 мм на погонный метр. Если допуск нарушен, одна часть отстойника перегружается, а другая простаивает — эффективность очистки падает. Погружная перегородка перед водосливом задерживает всплывающие масляные пленки и неосевшие хлопья, предотвращая до 15% взвешенных веществ от попадания в приемный карман.
Какие нагрузки испытывает оборудование при очистке воды от окалины?
Частицы металла работают как наждачная бумага, поэтому днище и рабочие элементы футеруются полиуретаном или базальтовым литьем (выдерживают 5-7 лет). Привод фермы в запыленных цехах лучше использовать с частотным регулированием, чтобы подстраивать скорость скребков под фактическое поступление шлама — открытые механизмы быстро выходят из строя.
Какие показатели очистки считаются нормативными для прокатных цехов?
Концентрация взвесей на выходе не должна превышать 25 мг/л, иначе начинается ускоренный износ подшипниковых узлов прокатных клетей. Контроль ведется автоматическими пробоотборниками, но опытные технологи рекомендуют визуальную оценку — серый налет и металлический привкус указывают на транзитный проход окалины.
