Геометрия как результат: почему калибровка решает всё
Когда бесшовная труба сходит с линии редукционного стана, её профиль далёк от идеального круга. Внутренние напряжения металла и неравномерность деформации в очаге обжатия создают овальность, разностенность и продольную кривизну. Задача калибровки — не просто «причесать» размеры, а перераспределить металл таким образом, чтобы финальная геометрия соответствовала жестким допускам ГОСТ или API. Это финальный аккорд, определяющий, пойдёт ли труба в магистральный трубопровод или в станок для высокоточного машиностроения.

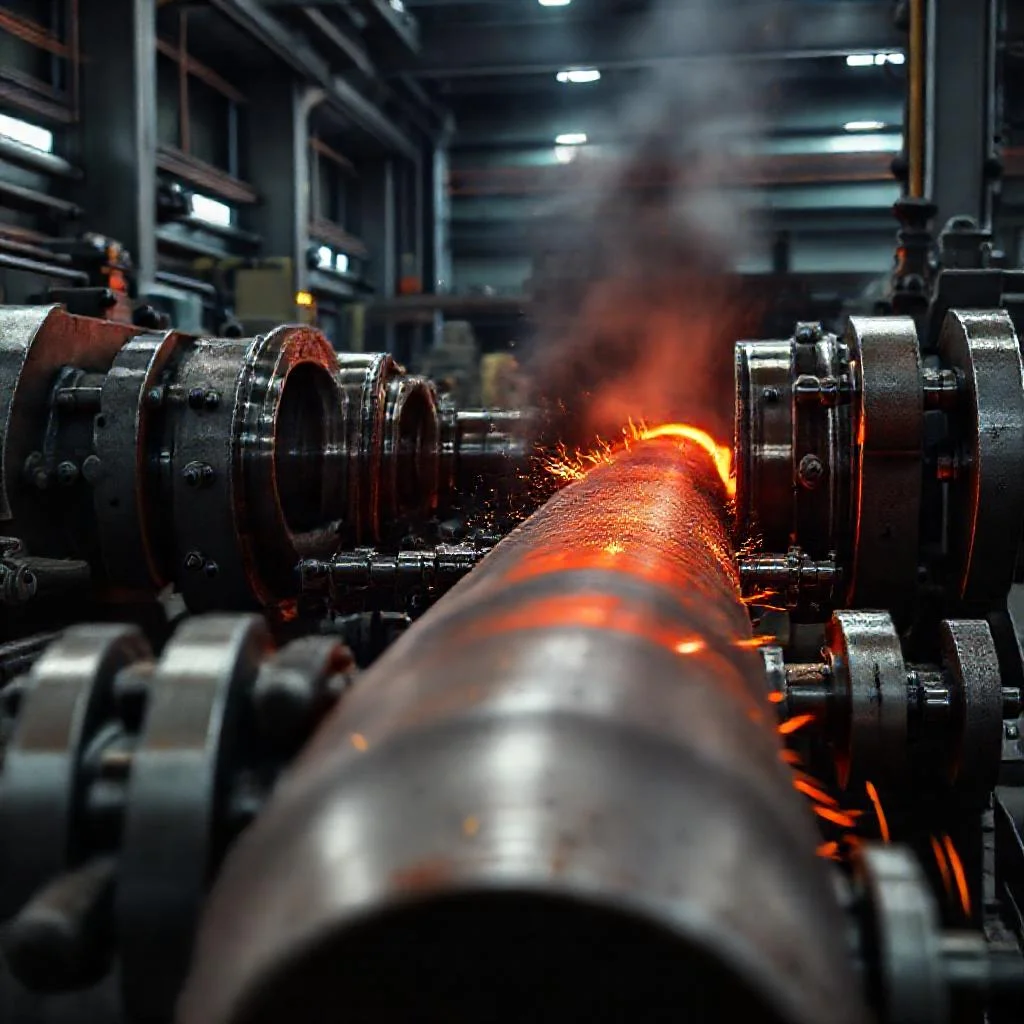

Суть процесса заключается в пропуске трубы через последовательность закрытых калибров (ручьёв), образованных валками. Каждый проход уменьшает диаметр и, что критично, исправляет форму поперечного сечения. Скорость деформации и степень обжатия здесь ниже, чем на стане горячей прокатки, что позволяет управлять геометрией с точностью до долей миллиметра. Металл в этот момент уже остыл до температур контролируемой прокатки, что определяет его сопротивление деформации и финальные механические свойства.
Физика процесса: от овала к окружности
Почему труба не становится идеально круглой за один проход? Потому что металл — это упруго-пластическая среда. При сжатии в овальном калибре он стремится заполнить ручей, но из-за трения и неравномерного обжатия возникают локальные утолщения. Валки, вращаясь с разной скоростью (из-за разницы в диаметрах калибров), создают тангенциальные силы, которые и «разгоняют» овальность. Ключевой параметр здесь — коэффициент вытяжки, который необходимо строго контролировать на каждой клети.
Инженеры используют метод чередующихся калибров: «овал-круг-овал» или «овал-ребровой овал». Это позволяет поочерёдно деформировать металл в двух перпендикулярных плоскостях. Если этого не делать, труба получит устойчивую овальность с фиксированной ориентацией большой оси, которую невозможно исправить последующей правкой. Правильно настроенный процесс заставляет металл «перетекать» из зон с избыточной массой в зоны с недостаточной, выравнивая периметр сечения.
Настройка валков: цифры, зазоры и температурные поправки
Калибровка начинается задолго до того, как труба коснётся валков. Настройка включает расчёт фактического диаметра валка с учётом температурного расширения. Сталь при 900°C расширяется иначе, чем при 800°C, поэтому в минуту запуска калибр должен быть рассчитан на «горячий» размер, а после остывания дать нужный «холодный». Регулировка производится нажимными винтами, которые меняют межвалковый зазор, и это, пожалуй, самое тонкое место процесса.
- Контроль осевого смещения валков для предотвращения винтообразной линии на теле трубы.
- Компенсация упругой деформации клети — так называемый «пружинный эффект» (sring back), который съедает до 0,5 мм номинала.
- Подбор скорости вращения соседних клетей для создания натяжения, снижающего утолщение кромок.
- Мониторинг износа калибрующего инструмента — критично для финишной клети.
Ошибка в настройке хотя бы одной пары валков приводит к эффекту «бутылочной горловины» — локальному сужению диаметра, которое будет заметно даже невооружённым глазом. Поэтому современные линии оснащаются лазерными измерителями, работающими в реальном времени, но опыт оператора-наладчика до сих пор играет решающую роль при выходе на режим. Именно он решает, когда значение овальности стабильно ниже требуемого минимума и можно повышать скорость.
«Калибровка — это диалог с металлом, где каждый валок задаёт свой вопрос, а труба отвечает ему точностью своего сечения. Малейшая фальшь в этом разговоре превращается в брак на километры вперед».
Дефекты: как распознать ошибки калибровки до контроля качества
Опытный технолог может определить неверную настройку ещё на выходе трубы из стана, до ультразвукового контроля. Например, характерные «рёбра» или зазубрины на поверхности указывают на переполнение калибра — металл вдавился в стык валков. Если труба имеет форму треугольника, значит, в калибре слишком мало обжатие по вертикальной оси, а если плоскость — валки не были отцентрированы относительно оси прокатки. Эти визуальные признаки экономят часы простоя.
Особое внимание уделяется концевым участкам. Из-за отсутствия натяжения на заднем конце трубы металл ведёт себя иначе, часто образуя «рюх» (расширение). Для компенсации применяют режим ускоренного торможения клетей, который создаёт искусственное подпора. Только после стабилизации процесса на всей длине, включая концы, труба может считаться годной. В противном случае концы обрезаются, что увеличивает расход металла и снижает экономическую эффективность всего передела.
Повышение точности: современные методы адаптации
Классическая калибровка с фиксированной схемой валков уступает место системам с индивидуальным приводом на каждую клеть. Теперь для изменения диаметра не нужно останавливать стан и менять валки — достаточно скорректировать скорость вращения и крутящий момент. Это позволяет реализовать принцип «бесконечной» калибровки, когда геометрия трубы плавно меняется прямо в процессе прокатки для получения ступенчатых переходов или местных утолщений.
Цифровые двойники стана позволяют просчитать поведение металла в каждом калибре с точностью до 0,01 мм, учитывая тепловое расширение валков и их износ в течение кампании. Внедрение систем технического зрения, анализирующих тень трубы на выходе, позволяет корректировать настройки автоматически каждые несколько метров проката. В итоге, современный процесс калибровки — это симбиоз классической механики валков и предиктивной аналитики, где цель остаётся неизменной: идеальный круг без единого грамма лишнего металла.
Ключевые параметры калибровки бесшовной трубы
| Параметр | Значение / Диапазон | Влияние на процесс | Способ контроля / Регулировки |
|---|---|---|---|
| Коэффициент вытяжки | Строго контролируемое значение (зависит от марки стали) | Формирует тангенциальные силы в валках; недостаточная или избыточная вытяжка приводит к овальности и разностенности | Настройка скоростей вращения соседних клетей (создание натяжения) |
| Температурная поправка диаметра валка | Расчет на «горячий» размер (сталь 800–900°C) | Сталь расширяется по-разному при разных температурах; без поправки «холодный» размер не совпадет с номиналом | Расчет фактического диаметра валка перед запуском; учет температуры металла |
| Межвалковый зазор (нажимные винты) | Точная регулировка до долей миллиметра | Определяет степень обжатия и форму поперечного сечения; малейшая ошибка дает эффект «бутылочной горловины» | Ручная / автоматическая регулировка нажимными винтами |
| Компенсация упругой деформации клети (spring back) | Съедает до 0,5 мм номинала | Упругий отскок металла и станины снижает итоговый диаметр | Предварительный расчет, введение поправки в номинал |
| Осевое смещение валков | Нулевое / в пределах допуска | Вызывает винтообразную линию на теле трубы | Контроль и юстировка положения валков |
| Скорость вращения смежных клетей | Индивидуальная для каждой клети | Создает натяжение, снижающее утолщение кромок; влияет на перераспределение металла | Системы с индивидуальным приводом (современные станы) / редукторные передачи |
| Износ калибрующего инструмента | Мониторинг, особенно финишной клети | Изменяет фактическую геометрию ручья, увеличивает овальность | Лазерные измерители, контроль размеров в реальном времени |
| Степень обжатия по вертикальной оси | Ниже, чем на стане горячей прокатки | Недостаточное обжатие — труба получает треугольную форму; избыточное — переполнение калибра | Настройка зазора, визуальный контроль (рёбра, зазубрины) |
| Натяжение на заднем конце трубы | Отсутствует (участок «рюх») | Металл ведет себя иначе на концах, образуется расширение | Режим ускоренного торможения клетей, создание подпора |
| Центровка валков относительно оси прокатки | Точная соосность | Смещение вызывает плоскость (плоский участок) на трубе | Проверка геометрии клети, лазерная верификация |
| Точность цифрового двойника | До 0,01 мм | Позволяет прогнозировать поведение металла и учесть износ валков | Компьютерное моделирование, предиктивная аналитика |
Частые вопросы о калибровке бесшовных труб
Почему труба не становится идеально круглой за один проход через валки?
Металл является упруго-пластической средой, и при сжатии в овальном калибре он стремится заполнить ручей, но из-за трения и неравномерного обжатия возникают локальные утолщения. Кроме того, валки вращаются с разной скоростью из-за разницы в диаметрах калибров, создавая тангенциальные силы. Поэтому применяют метод чередующихся калибров («овал-круг-овал»), чтобы поочерёдно деформировать металл в двух перпендикулярных плоскостях и выровнять периметр сечения.
Какие параметры критически важны при настройке валков перед калибровкой?
Ключевыми параметрами являются расчёт фактического диаметра валка с учётом температурного расширения стали, контроль осевого смещения валков для предотвращения винтообразной линии, компенсация упругой деформации клети (эффект «пружины»), подбор скорости вращения соседних клетей для создания натяжения, а также мониторинг износа калибрующего инструмента. Ошибка хотя бы в одном параметре приводит к локальному сужению диаметра.
Как визуально распознать ошибки настройки калибровки на выходе трубы?
Характерные «рёбра» или зазубрины на поверхности указывают на переполнение калибра — металл вдавился в стык валков. Форма треугольника говорит о недостаточном обжатии по вертикальной оси, а плоская форма — о том, что валки не были отцентрированы относительно оси прокатки. Также обращают внимание на концевые участки, где из-за отсутствия натяжения часто образуется «рюх» (расширение).
Зачем нужен контроль температуры металла во время калибровки?
Температура критически влияет на сопротивление деформации и финальные механические свойства трубы. Сталь при 900°C расширяется иначе, чем при 800°C, поэтому калибр должен быть рассчитан на «горячий» размер, а после остывания дать нужный «холодный». Температурные поправки обязательно учитываются при настройке валков, чтобы после остывания труба соответствовала заданным допускам ГОСТ или API.
Чем современные системы калибровки отличаются от классической схемы?
Современные системы используют индивидуальный привод на каждую клеть, что позволяет менять диаметр без остановки стана, просто корректируя скорость вращения и крутящий момент. Это даёт возможность реализовать «бесконечную» калибровку с плавным изменением геометрии прямо в процессе. Также применяются цифровые двойники стана и системы технического зрения, которые автоматически корректируют настройки каждые несколько метров проката.
