Инженерная «косметика»: почему эпоксидное покрытие — это не просто краска
Когда речь заходит о продлении ресурса трубопровода, большинство вспоминает о толщине стенки или марке стали. Но настоящая война за долговечность магистрали разворачивается не внутри металла, а на его поверхности. Внутреннее эпоксидное покрытие — это не декоративный слой, а высокотехнологичный барьер, который принимает на себя удар агрессивной среды, абразивных частиц и электрохимической коррозии. Без него даже самая качественная труба рискует превратиться в решето за считанные годы.
Технология нанесения напоминает сложную хирургическую операцию, где важна каждая деталь: от влажности воздуха до скорости вращения распылительной головки. В отличие от наружной изоляции, внутренний слой работает в условиях постоянного контакта с транспортируемой средой, поэтому требования к его сплошности и адгезии в разы жестче. Малейший пропуск или пузырь воздуха — и через год вы получите точечную коррозию, которая сведет на нет все усилия по защите.
Подготовка поверхности: фундамент, на котором держится всё
Ни один, даже самый дорогой эпоксидный состав, не спасет ситуацию, если труба внутри покрыта ржавчиной, окалиной или маслянистой пленкой. Процесс начинается с абразивной очистки, которая проводится дробеструйным или пескоструйным методом. Критерий оценки здесь — степень очистки, которая должна соответствовать стандарту Sa 2.5, что означает практически идеально белую, шероховатую поверхность без видимых загрязнений.
После механической обработки наступает этап обезжиривания и обеспыливания. Важно понимать, что идеальная шероховатость профиля — это не просто «царапины», а микрозамки, в которые должен затечь эпоксидный состав. Если этот этап выполнен халатно, адгезия покрытия будет чисто механической, а не молекулярной, что приведет к отслаиванию пласта под воздействием температуры и давления.
- Контроль параметров микроклимата: температура точки росы и относительная влажность воздуха не должны провоцировать конденсат на очищенной стенке.
- Проверка степени засоленности поверхности — даже микроскопические хлориды способны спровоцировать осмотическое вздутие эпоксидного слоя.
- Фиксация профиля шероховатости (обычно в диапазоне 40-80 микрон) для обеспечения оптимального сцепления.
Смешивание и подача: химия, которая не прощает ошибок
Эпоксидные системы — это двухкомпонентные составы, где смола и отвердитель вступают в реакцию полимеризации только после смешивания. Здесь критически важна точность дозировки. Если вы добавите отвердителя больше нормы, покрытие станет хрупким и ломким, словно стекло; если меньше — оно останется недоотвержденным и будет размягчаться даже от незначительного нагрева. Профессиональные комплексы используют нагретые линии подачи и статические смесители, обеспечивающие гомогенность смеси до долей процента.
Скорость реакции напрямую зависит от температуры. В условиях цеха состав подогревают до 15-25°C, искусственно замедляя «жизнеспособность» смеси, чтобы успеть нанести её на всю длину трубы. Но здесь кроется подвох: слишком долгая выдержка в баке приводит к началу полимеризации, и смесь становится вязкой, как мед. Поэтому технологический процесс построен так, чтобы время от момента смешивания до контакта с металлом не превышало 20-30 минут.
Нанесение покрытия: физика центробежной силы в действии

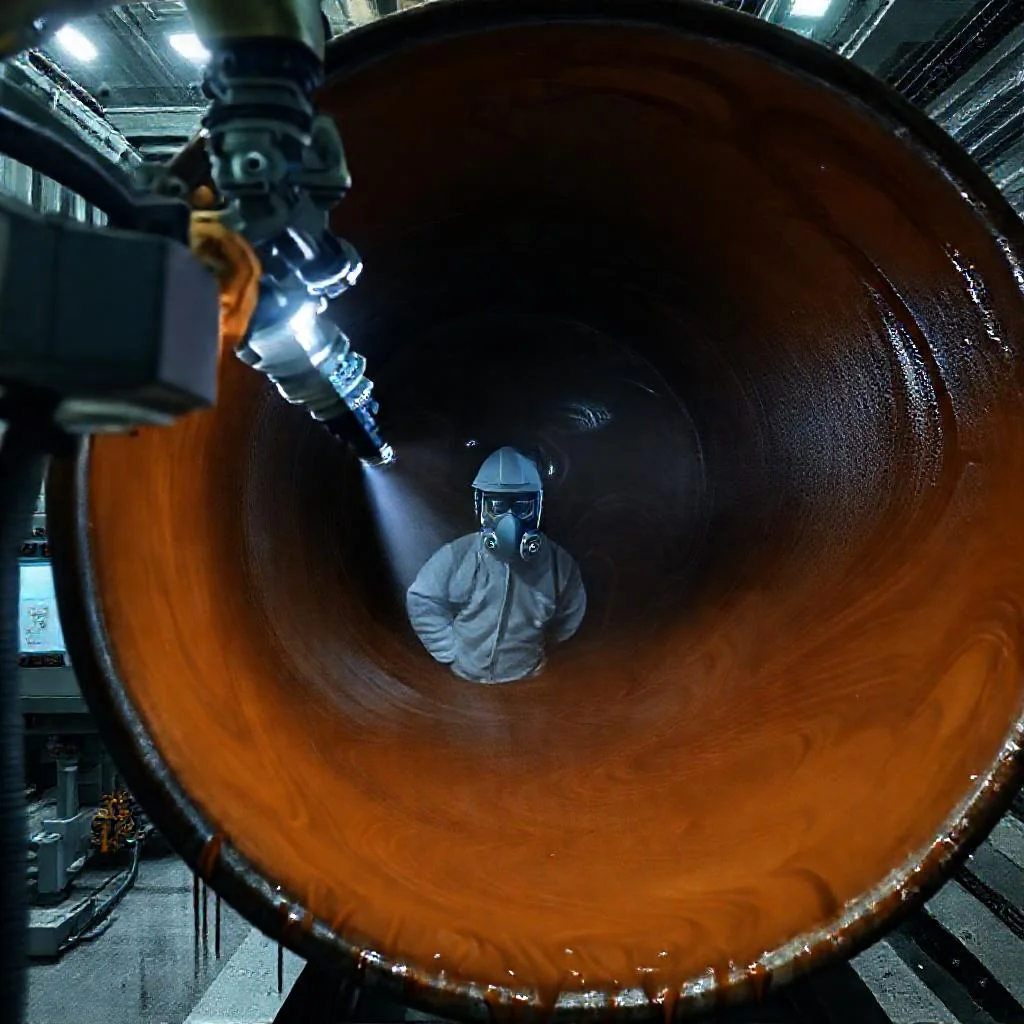

Современный способ нанесения внутреннего слоя — это метод пневматического распыления с вращающейся головкой. Специальный инжектор протягивается через трубу с регулируемой скоростью, одновременно распыляя эпоксидную смесь на стенки. Скорость движения и давление подобраны так, чтобы каждый последующий виток спирали перекрывал предыдущий на 30-50%, исключая образование «лысых» зон. В этот момент очень важно следить за равномерностью факела распыла.
Для труб большого диаметра, где невозможно достать инжектором до противоположной стенки, применяют центробежный метод. Труба вращается вокруг своей оси, а дозирующая штанга подает состав на стенку, которая под действием центробежных сил равномерно распределяется по периметру. Толщина мокрого слоя контролируется здесь с помощью специальных датчиков, которые в реальном времени передают данные оператору.
«Идеальное эпоксидное покрытие — это невидимый часовой, который молча стоит на посту долгие годы. Но его служба начинается с точного расчета и заканчивается безошибочной работой оператора в течение считанных секунд нанесения».
Отверждение и контроль качества: путь от липкой пленки до брони
После нанесения покрытие находится в стадии гелеобразования. На этом этапе его легко повредить, поэтому трубы перемещают в камеру отверждения, где поддерживается стабильная температура (обычно 40-60°C) для ускорения полимеризации. Полный набор прочности занимает от 24 до 72 часов, в зависимости от марки эпоксида. За это время происходит сшивка молекул, и покрытие обретает свою знаменитую твердость и химическую стойкость.
Финальный этап — это беспощадный контроль. Электроискровой дефектоскоп (пинхол-детектор) прочесывает каждый сантиметр поверхности в поисках микротрещин и пор. Нормы допускают наличие лишь одного несквозного дефекта на квадратный метр, и то при условии, что он будет отремонтирован. Дополнительно измеряется адгезия методом решетчатых надрезов и толщина сухой пленки. Если покрытие «дышит», трубу бракуют или отправляют на повторную подготовку, потому что компромиссы здесь ведут к авариям.
Внутреннее эпоксидное покрытие труб — это сложный симбиоз химии, физики и инженерной дисциплины. Освоив эту технологию, вы получаете трубопровод, который способен служить десятилетиями, не требуя дорогостоящего ремонта. Но помните, что даже самая совершенная формула смолы бессильна перед плохой подготовкой — именно поэтому профессионалы называют этот процесс не «покраской», а нанесением защитного покрытия с большой буквы.
Ключевые параметры и этапы технологии внутреннего эпоксидирования труб
| Этап/Параметр | Норматив / Диапазон | Метод контроля | Критическое значение |
|---|---|---|---|
| 1. Абразивная очистка | Степень очистки — Sa 2.5 (белая металлическая поверхность) | Визуальный эталон сравнения | Отсутствие ржавчины, окалины, маслянистой пленки |
| 2. Профиль шероховатости | 40–80 микрон (Ra/среднее арифметическое отклонение) | Профилометр / компаратор шероховатости | Создание «микрозамков» для механической адгезии |
| 3. Обезжиривание и обеспыливание | Отсутствие загрязнений, хлоридов, пыли | Контроль засоленности (тест на хлориды) | Предотвращение осмотического вздутия покрытия |
| 4. Микроклимат при подготовке | T точка росы < T поверхности; влажность — без конденсата | Психрометр / гигрометр | Недопущение образования конденсата на очищенной стенке |
| 5. Смешивание компонентов | Точность дозировки смола : отвердитель — до долей % | Статический смеситель, нагретые линии подачи | Нарушение пропорций = хрупкость или недоотверждение |
| 6. Температура состава | 15–25°C (в цеху) | Термометрия линии подачи | Управление жизнеспособностью смеси |
| 7. Время жизни смеси (pot life) | Не более 20–30 минут от смешивания до нанесения | Хронометраж | Превышение → вязкость «как мед», брак |
| 8. Метод нанесения | Пневматическое распыление с вращающейся головкой / центробежный метод для больших Ø | Визуальный контроль факела, датчики толщины | Перекрытие витков спирали на 30–50% (без «лысых» зон) |
| 9. Отверждение (полимеризация) | Температура 40–60°C; время набора прочности 24–72 часа | Термокамера, контроль степени отверждения | Полная сшивка молекул → твердость и химстойкость |
| 10. Электроискровой контроль (пинхол-детекция) | Допуск: ≤1 несквозного дефекта на м² (с последующим ремонтом) | Электроискровой дефектоскоп | Поиск микротрещин и пор |
| 11. Адгезия и толщина | Метод решетчатых надрезов; толщина сухой пленки по проекту | Адгезиметр (кросс-кат), толщиномер | Низкая адгезия → отслаивание при температуре/давлении |
Частые вопросы о процессе нанесения внутреннего эпоксидного покрытия труб
Почему подготовка поверхности критична перед нанесением эпоксидного покрытия?
Подготовка поверхности — это фундамент всего процесса. Если труба внутри покрыта ржавчиной, окалиной или масляной пленкой, даже самый качественный эпоксидный состав не сможет обеспечить нужную адгезию. Требуется абразивная очистка до степени Sa 2.5, обезжиривание и обеспыливание. Шероховатость поверхности (обычно 40-80 микрон) создает микрозамки, в которые затекает состав, обеспечивая молекулярное, а не механическое сцепление. Без этого покрытие будет отслаиваться под воздействием давления и температуры.
Какие последствия возникают при нарушении точности дозировки смолы и отвердителя?
Эпоксидные системы — двухкомпонентные, и точность дозировки критична. Если отвердителя больше нормы, покрытие становится хрупким и ломким, как стекло. Если меньше — оно останется недоотвержденным и будет размягчаться от незначительного нагрева. Также важно соблюдать время жизнеспособности смеси: после смешивания до контакта с металлом должно пройти не более 20-30 минут, иначе состав станет вязким и непригодным для нанесения.
Как контролируется равномерность нанесения покрытия при использовании разных методов?
При пневматическом распылении с вращающейся головкой инжектор движется с регулируемой скоростью, а каждый виток спирали перекрывает предыдущий на 30-50%. Для труб большого диаметра применяется центробежный метод: труба вращается, а дозирующая штанга подает состав, который равномерно распределяется за счет центробежных сил. Толщина мокрого слоя контролируется специальными датчиками в реальном времени, передающими данные оператору.
Какие методы контроля качества применяются после нанесения покрытия?
После отверждения проводится проверка электроискровым дефектоскопом (пинхол-детектором), который ищет микротрещины и поры. Допускается лишь один несквозной дефект на квадратный метр при условии его ремонта. Дополнительно измеряется адгезия методом решетчатых надрезов и толщина сухой пленки. Если покрытие «дышит», трубу бракуют или отправляют на повторную подготовку.
Какие параметры микроклимата необходимо контролировать при нанесении покрытия?
Критически важны температура точки росы и относительная влажность воздуха — они не должны провоцировать образование конденсата на очищенной стенке. Также проверяется степень засоленности поверхности: даже микроскопические хлориды способны вызвать осмотическое вздутие эпоксидного слоя. В цехе состав подогревают до 15-25°C для замедления реакции, а в камере отверждения поддерживается температура 40-60°C для ускорения полимеризации.
