Геометрия вращения: почему тарельчатый гранулятор — это не просто «тазик»

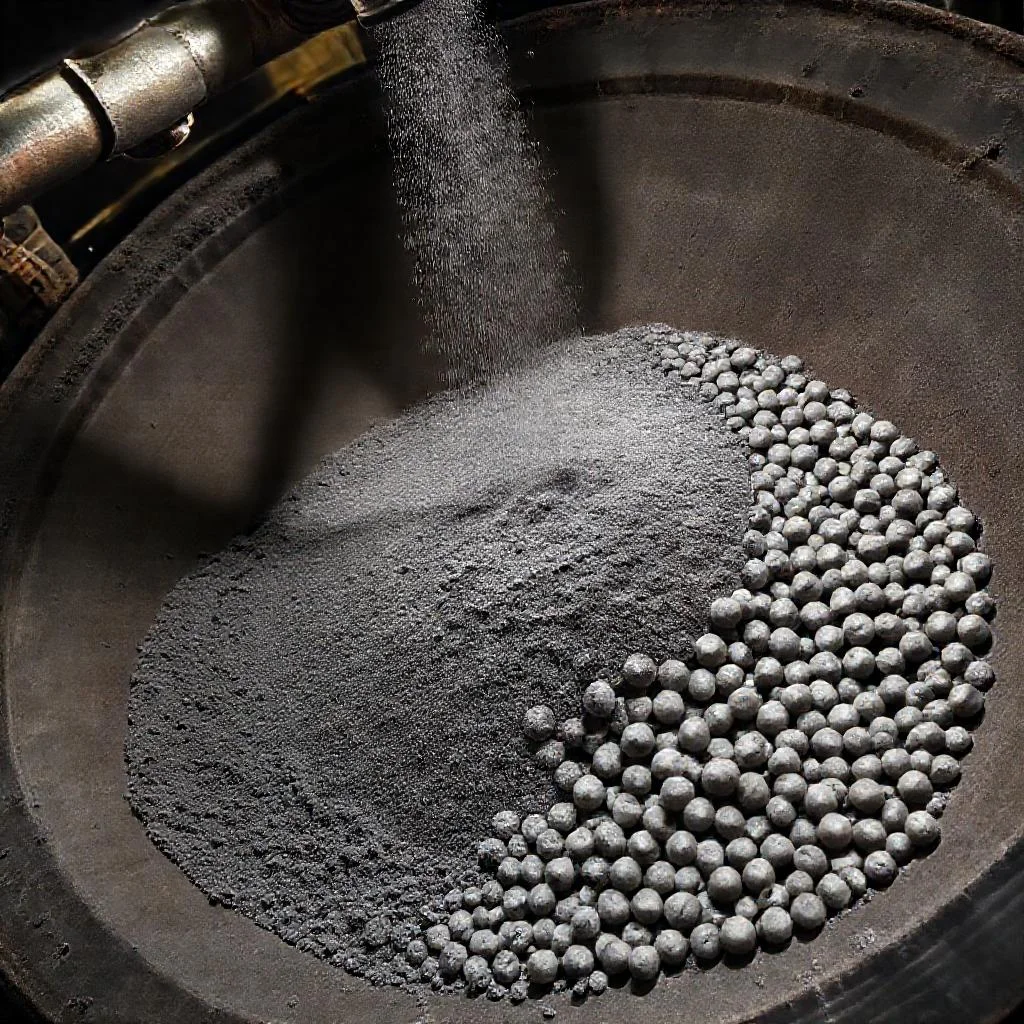

В основе любого качественного окатыша лежит не химия, а физика движения. Тарельчатый окомкователь (или гранулятор) — это уникальный агрегат, где сила тяжести, центробежное ускорение и трение работают в едином ансамбле. В отличие от барабанных установок, здесь процесс формирования сырых окатышей происходит на открытой поверхности вращающейся чаши, что позволяет визуально контролировать каждый этап и оперативно вмешиваться в ход технологического процесса.
Секрет кроется в наклоне оси и скорости вращения. Чаша устанавливается под углом 40–60 градусов, и именно этот параметр задает траекторию движения материала. Частицы шихты, увлажненные связующим раствором, не просто перекатываются — они совершают сложные циклоидальные движения, поднимаясь вверх по борту и скатываясь вниз по открытой поверхности. Это создает эффект «снежного кома», где каждый новый слой налипает на зародыш, уплотняя его под действием ударных нагрузок.
Три стадии рождения: от пыли к прочному телу
Процесс образования гранул нельзя назвать хаотичным налипанием. Он подчиняется строгой логике зародышеобразования, промежуточного роста и окончательного уплотнения. На первом этапе в зону загрузки подается мелкодисперсная шихта (концентрат, добавки, возврат), которая смешивается с тонкораспыленной водой или связующим (например, бентонитом). Важно, чтобы увлажнение было капельным, а не струйным — это предотвращает образование комьев и обеспечивает равномерную пропитку каждой частицы.
Далее вступает в силу механизм «комкования». Мелкие агрегаты, столкнувшись, слипаются в рыхлые конгломераты. Эти зародыши, попадая в зону интенсивного перекатывания, начинают обрастать новыми слоями. Критический момент — достижение оптимальной влажности. Если воды мало, окатыш рассыпается; если много — он становится пластичным и теряет форму. Опытный оператор определяет этот баланс по блеску поверхности и характеру движения материала на тарели.
«Окатыш — это не просто спрессованный порошок. Это живая структура, которая дышит влагой и требует идеального баланса между силой сжатия и временем её воздействия».
Роль возврата и рециркуляции в стабильности процесса
Ни один современный окомкователь не работает без системы возврата мелкой фракции (грохота). Готовые окатыши, прошедшие контрольное грохочение, делятся на два потока: кондиционный продукт (10–15 мм) и так называемый «возврат». Именно этот возврат — частицы менее 5 мм — является главным катализатором роста. Добавление сухого возврата в свежую шихту позволяет регулировать влажность и создавать шероховатую поверхность, к которой лучше прилипают новые слои.
Рециркуляция выполняет двойную функцию. Во-первых, она стабилизирует гранулометрический состав на выходе. Во-вторых, она увеличивает прочность сырого окатыша, так как каждый цикл перекатывания дополнительно уплотняет структуру. Без этого элемента тарельчатый агрегат будет выдавать либо пересушенную мелочь, либо переувлажненные глыбы, что делает весь последующий обжиг нерентабельным.
Оптимизация через настройку: скорость, наклон и глубина слоя
На практике качество окатышей зависит от трёх регулируемых параметров, которые мастер подбирает эмпирически. Изменяя частоту вращения тарели, вы меняете кинетическую энергию частиц. Слишком высокая скорость выбрасывает материал за борт, не дав ему сформироваться; слишком низкая — превращает гранулятор в смеситель. Оптимальный режим — это когда поток шихты движется плотным кольцом без застойных зон.
Глубина слоя материала на тарели — это «буфер» для ударных нагрузок. Толстый слой амортизирует падение окатышей, что дает более плотную структуру, но замедляет процесс. Тонкий слой ускоряет цикл, но увеличивает риск разрушения хрупких зародышей. Профессионалы советуют поддерживать слой на уровне 1,5–2 диаметров готового окатыша. Это позволяет достичь максимальной насыпной плотности без переувлажнения.
Контроль качества на выходе: что важно знать
Сырой окатыш — это не финальный продукт, но его свойства определяют успех обжига. Главные критерии оценки — прочность на сжатие (не менее 1,5–2 кг/ок) и коэффициент формы (отношение диаметров). Для контроля используют специальные приборы, но опытный технолог может оценить качество «на ощупь»: окатыш должен быть шероховатым, без блестящей влажной пленки, легко отделяться от тарели, но не крошиться при сжатии в кулаке.
Помимо механических свойств, важно следить за составом шихты. Повышенное содержание серы или щелочей в концентрате меняет адгезионные свойства связующего, что часто приводит к образованию «полостей» внутри окатыша. Поэтому перед запуском партии всегда проводится экспресс-анализ влажности и гранулометрии, чтобы скорректировать работу дозаторов и форсунок. Технологическая дисциплина на этом этапе напрямую влияет на объемы производства на обжиговой машине.
Типичные ошибки и тонкая настройка агрегата
Распространённая проблема — «налипание» материала на борт тарели. Это происходит из-за избытка влаги в периферийной зоне или износа скребков. Скребки (ножи) должны постоянно снимать слой с бортов, иначе геометрия вращения нарушается: материал начинает двигаться по инерции, а не под действием гравитации. Владельцы производств часто забывают о регулярной заточке этих элементов, что приводит к нестабильному гранулометрическому составу.
Чтобы избежать этих проблем, операторы применяют метод «ударного смачивания»: подача воды включается импульсно, короткими сериями, когда в зону загрузки входит очередная порция сухой шихты. Это позволяет точно дозировать жидкость и избежать переувлажнения. Помните: на тарельчатом окомкователе лучше недолить воды, чем перелить, — избыточную влагу невозможно удалить, не остановив процесс. Регулярный осмотр форсунок и очистка их от известковых отложений — обязательная процедура для стабильной работы.
Для достижения наилучших результатов рекомендуется следующая последовательность настройки:
- Выставить угол наклона тарели под конкретный тип шихты (для офлюсованных смесей — круче, для слабоувлажненных — положе).
- Подобрать частоту вращения до появления устойчивого «водопада» без выброса материала через борт.
- Протестировать систему орошения при разных давлениях, добившись тонкодисперсного факела распыла.
- Ввести в схему автоматический контроль влажности сырого окатыша (влагомеры на выходном лотке).
- Отработать режим добавления возврата в количестве 15–25% от объема свежей шихты.
Соблюдение этих рекомендаций позволяет увеличить производительность установки на 15–20% без потери качества, снизить расход связующих материалов и сократить количество брака на стадии сушки. В конечном счете, именно внимание к деталям процесса грануляции определяет экономическую эффективность всего горно-обогатительного передела.
Ключевые параметры и стадии процесса тарельчатой окомковки
| Параметр / Этап | Значение / Диапазон | Технологическая роль | Критерий качества / Контроль |
|---|---|---|---|
| Угол наклона оси тарели | 40–60 градусов | Задает траекторию циклоидального движения шихты (подъем по борту, скатывание вниз) | Обеспечение эффекта «снежного кома»; для офлюсованных смесей — круче, для слабоувлажненных — положе |
| Скорость вращения тарели | Оптимальная (подбирается эмпирически) | Создает кинетическую энергию частиц; слишком высокая — выброс за борт, низкая — режим смесителя | Плотное кольцо потока шихты без застойных зон; устойчивый «водопад» без выброса материала |
| Диаметр готового окатыша | 10–15 мм (кондиционный продукт) | Выходной продукт после грохочения для обжига | Прочность на сжатие: не менее 1,5–2 кг/ок |
| Фракция возврата | Менее 5 мм; добавляется 15–25% от объема свежей шихты | Катализатор роста; регулирует влажность, создает шероховатую поверхность для налипания новых слоев | Стабилизация гранулометрического состава; увеличение прочности сырого окатыша за счет уплотнения |
| Глубина слоя материала на тарели | 1,5–2 диаметра готового окатыша | Амортизация ударных нагрузок; толстый слой — плотнее структура, тонкий — выше риск разрушения зародышей | Максимальная насыпная плотность без переувлажнения |
| Способ увлажнения шихты | Капельное / тонкораспыленное; «ударное смачивание» — импульсная подача короткими сериями | Равномерная пропитка каждой частицы; предотвращение образования комьев | Тонкодисперсный факел распыла; контроль давления в системе орошения; осмотр форсунок от известковых отложений |
| Влажность окатыша | Оптимальный баланс (определяется визуально) | Недостаток — рассыпание; избыток — пластичность и потеря формы | Шероховатая поверхность, отсутствие блестящей влажной пленки, легкое отделение от тарели, не крошится при сжатии |
| Стадии формирования | 1. Зародышеобразование 2. Промежуточный рост 3. Окончательное уплотнение |
Смешивание с водой/связующим → слипание в конгломераты → обрастание слоями под действием ударных нагрузок | Контроль на каждом этапе; визуальный мониторинг движения материала на тарели |
| Роль скребков (ножей) | Постоянное снятие слоя с бортов тарели | Предотвращение налипания материала и нарушения геометрии вращения | Регулярная заточка; иначе — нестабильный гранулометрический состав |
| Влияние состава шихты | Сера, щелочи, концентрат, добавки | Изменение адгезионных свойств связующего; риск образования полостей внутри окатыша | Экспресс-анализ влажности и гранулометрии перед запуском партии; коррекция дозаторов |
| Экономический эффект от настройки | Рост производительности на 15–20% | Снижение расхода связующих, сокращение брака при сушке, повышение эффективности обжиговой машины | Производительность без потери качества; автоматический контроль влажности (влагомеры на выходном лотке) |
Частые вопросы о процессе формирования сырых окатышей на тарельчатом окомкователе
Почему для получения прочных окатышей важна геометрия вращения тарели, а не только состав шихты?
Геометрия вращения — наклон оси (40–60 градусов) и скорость тарели — задает траекторию движения частиц: они совершают циклоидальные движения, поднимаясь по борту и скатываясь вниз. Это создает эффект «снежного кома» с ударными нагрузками, которые уплотняют каждый новый слой на зародыше. Без правильной кинематики даже идеально увлажненная шихта не сформирует плотное тело — материал будет просто перемешиваться, а не комковаться.
Что происходит на трех стадиях формирования окатыша: зародышеобразование, рост и уплотнение?
Сначала мелкодисперсная шихта смешивается с капельно распыленной водой — это создает равномерно увлажненные частицы. Затем при столкновениях образуются рыхлые конгломераты-зародыши, которые перекатываются и обрастают новыми слоями. На финальной стадии за счет перекатывания и ударных нагрузок происходит уплотнение структуры до требуемой прочности. Критическим фактором является баланс влажности: при недостатке воды окатыш рассыпается, при избытке — теряет форму.
Зачем в процессе используется возврат мелкой фракции и как он влияет на качество?
Возврат (частицы менее 5 мм) подается в свежую шихту в количестве 15–25% — он регулирует влажность смеси и создает шероховатую поверхность, к которой лучше прилипают новые слои. Рециркуляция стабилизирует гранулометрический состав на выходе и увеличивает прочность сырого окатыша, так как каждый цикл перекатывания дополнительно уплотняет структуру. Без возврата агрегат выдает либо пересушенную мелочь, либо переувлажненные глыбы.
Как правильно настроить скорость, наклон тарели и глубину слоя для оптимальной работы?
Скорость вращения подбирается так, чтобы поток шихты двигался плотным кольцом без выброса за борт и без застойных зон. Глубина слоя должна составлять 1,5–2 диаметра готового окатыша — толстый слой амортизирует падение, но замедляет процесс, тонкий — ускоряет, но повышает риск разрушения зародышей. Угол наклона зависит от типа шихты: для офлюсованных смесей — круче, для слабоувлажненных — положе. Точные значения подбираются эмпирически для каждой партии.
Какие типичные ошибки операторов приводят к браку окатышей и как их избежать?
Главная ошибка — «налипание» материала на борт тарели из-за избытка влаги в периферийной зоне или износа скребков. Скребки нужно регулярно затачивать, иначе геометрия вращения нарушается. Вторая распространенная проблема — переувлажнение шихты, которое невозможно исправить без остановки процесса. Рекомендуется применять импульсную подачу воды («ударное смачивание») короткими сериями, а также регулярно очищать форсунки от отложений и использовать влагомеры на выходном лотке для автоматического контроля.
