Геометрия разделения: почему ректификация — это не про «кипячение»
Сырой бензол, извлечённый из коксового газа, — это не топливо и не чистое вещество, а агрессивная смесь-конструктор. В нём уживаются бензол, толуол, ксилолы, циклопентадиен и сернистые соединения, которые ведут себя как капризные соседи: их температуры кипения иногда различаются на десятые доли градуса. Именно поэтому простой перегонки здесь недостаточно — нужна многократная, каскадная дистилляция, где каждый цикл «испарение-конденсация» отсекает лишнее с хирургической точностью.

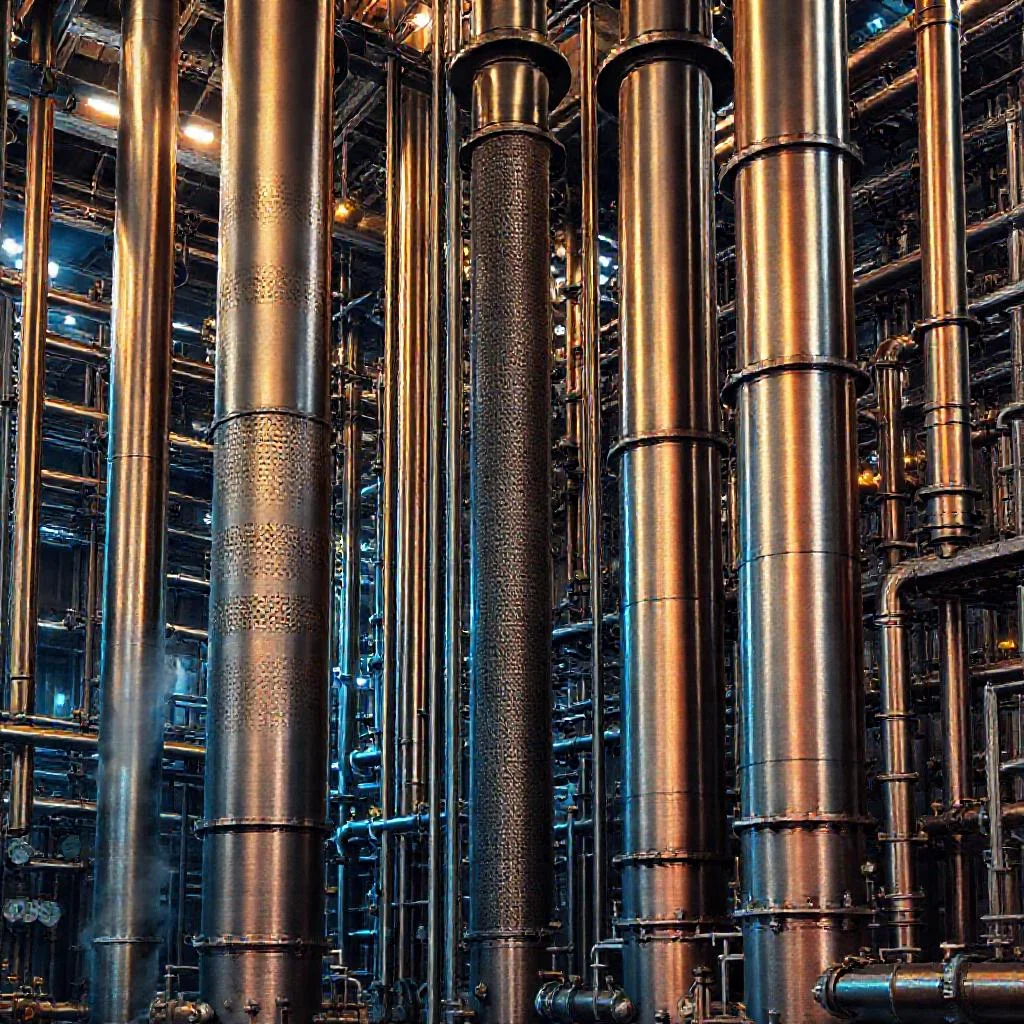

Колонна ректификации работает как вертикальный лабиринт. Жидкость стекает вниз по тарелкам, навстречу ей поднимается пар. На каждой тарелке происходит микроскопический акт сепарации: низкокипящие компоненты улетают вверх, а тяжёлые фракции конденсируются и возвращаются в куб. Если представить процесс в замедленной съёмке, вы увидите, как молекулы «сортируются» по температуре кипения, словно пассажиры по вагонам — каждый ищет свою полку. Но в отличие от поезда, здесь нет кондуктора: роль дирижёра выполняет флегмовое число.
Флегма: сердце процесса и главный рычаг управления
Флегма — это конденсат, который возвращается обратно в колонну. Она — секретный ингредиент, определяющий чистоту продукта. Если подать пар и охладить его наверху колонны, лишь часть сконденсированного вещества уйдёт в дистиллят, а остальное вернётся «на доработку». Этот цикл создаёт эффект многократного усиления разделения: чем больше флегмы возвращается, тем выше концентрация целевого бензола в верхнем отборе.
Однако идеальный баланс — это искусство. Увеличиваете флегмовое число — растёт чистота, но падает производительность и растут энергозатраты на нагрев. Снижаете — колонна начинает «захлёбываться» тяжёлыми примесями. Опытные технологи сравнивают настройку ректификации с игрой на скрипке: струна должна быть натянута точно, иначе вместо мелодии вы услышите скрип. В промышленности этот баланс регулируют автоматические системы, но интуиция технолога до сих пор решает, когда вмешаться вручную.
Температурный профиль и гидравлика: физика, скрытая внутри
Каждая тарелка колонны живёт при своей температуре. Внизу — жарко (до 150°C), там кипят высококипящие смолы и нафталин. Выше — прохладнее, и на уровне отбора бензола стрелка термометра замирает около 80°C. Этот вертикальный градиент — не просто показания датчиков, а карта распределения компонентов. Стоит сместить точку отбора на пару тарелок выше — и в продукт попадут примеси толуола, которые испортят всю партию.
Гидравлика колонны — отдельная вселенная. Перепад давления между кубом и верхом должен быть стабильным: если пар «прорвёт» слой жидкости на тарелке, возникнет захлёбывание, и процесс станет неуправляемым. Поэтому конструкция тарелок (колпачковые, клапанные, ситчатые) подбирается под конкретный состав сырья. В современном производстве контроль осуществляется через онлайн-хроматографы, которые анализируют состав каждые 15 минут, но опытные операторы до сих пор ориентируются на «поведение» колонны по шуму, вибрации и запаху.
Отбор продукта и узел стабилизации: превращение ректификата в товар
После того как бензол «отжат» в дистиллят, его нельзя сразу отправлять потребителю. Первый ректификат содержит растворённые газы: сероводород и аммиак, которые делают продукт токсичным и нестабильным при хранении. Поэтому следующий этап — дегазация и осушка в специальной стабилизационной колонне или сепараторе. Здесь из жидкости «выбивают» лёгкие примеси, и бензол становится прозрачным, с характерным ароматом чистого углеводорода.
Конечный продукт должен соответствовать ГОСТу: содержание основного вещества не менее 99,8%, отсутствие воды и серы. Любое отклонение — брак. Поэтому финальный контроль включает не только лабораторный анализ, но и автоматический мониторинг плотности, температуры вспышки и цвета. Технолог смотрит на цифры как дирижёр на ноты: если хоть одна нота фальшивит, партию возвращают на повторную ректификацию — это дорого и медленно, но качество не прощает компромиссов.
«Ректификация — это не борьба с примесями, а поиск равновесия. Вы не удаляете лишнее, вы создаёте условия, чтобы нужное молекулы сами нашли свой путь. Истинное мастерство — задать вопрос колонне, а не требовать от неё ответа».
Энергоэффективность и модернизация: куда движется технология
Классическая схема ректификации требует титанических затрат пара: нагрев куба и последующая конденсация паров в холодильнике — вот главные статьи расхода. Современные заводы внедряют тепловые насосы, которые используют тепло конденсации для повторного нагрева куба. Это снижает потребление энергии на 30-40% и делает процесс экологически чище, ведь уменьшается выброс CO₂.
Второе направление модернизации — замена тарелок на структурированную насадку. Она даёт большую площадь контакта фаз и снижает перепад давления, что особенно важно для вакуумных колонн. Цифровые двойники и нейросети сегодня способны предсказывать «проскок» примеси за час до того, как это увидит анализатор. Но какой бы умной ни была автоматика, фундаментальные законы фазового равновесия остаются неизменными, как и главный принцип: уважение к физике процесса окупается стабильностью продукта.
Пуск, наладка и аварийные режимы: опыт, который не купишь
Запуск колонны — самая стрессовая фаза для любого технолога. Медленный прогрев, набор давления, вывод на режим циркуляции флегмы — всё это напоминает выведение корабля из порта в шторм. Ошибка на 5% мощности нагрева может привести к вспениванию продукта и выбросу жидкости в конденсатор. Поэтому пусковые карты, составленные ещё в советских НИИ, до сих пор актуальны, но каждый раз их адаптируют под текущее состояние оборудования.
Аварийные ситуации — отдельная наука. Отключение электроэнергии или знойный летний день, когда охлаждающая вода в конденсаторе «кипит», требуют мгновенных решений. Опытный оператор с закрытыми глазами знает, сколько секунд можно держать колонну на «своём пару» до перегрева куба. В таких моментах спасает не автоматика, а отточенный навык и нюх на малейшие отклонения. Именно поэтому на производствах ценят специалистов, которые «чувствуют» установку, а не просто смотрят на экраны АСУ ТП.
- Ключевые показатели контроля: температура на каждой тарелке, перепад давления, расход флегмы и пара.
- Основные примеси-спутники сырого бензола: тиофен, сероуглерод, н-гептан, непредельные углеводороды.
- Типичные ошибки при управлении: чрезмерное увлечение флегмой без контроля кубовой температуры, игнорирование вибрации насосов и пренебрежение гидравлическим режимом.
- Современные системы: автономные контроллеры с предиктивной аналитикой и встроенными математическими моделями фазового равновесия.
Ключевые параметры и режимы ректификации сырого бензола
| Параметр / Характеристика | Значение / Описание | Технологический смысл / Контроль |
|---|---|---|
| Температура в кубе колонны | До 150°C | Обеспечивает кипение высококипящих смол и нафталина; контроль через термопары в нижней части. |
| Температура на уровне отбора бензола | Около 80°C | Точка отбора целевой фракции; смещение выше по колонне приводит к попаданию толуола в продукт. |
| Содержание основного вещества в конечном продукте | Не менее 99,8% | Соответствие ГОСТу; отклонение — брак, возврат на повторную ректификацию. |
| Флегмовое число | Регулируемый параметр (баланс чистоты и производительности) | Увеличение — выше чистота, но ниже производительность и выше энергозатраты; снижение — риск «захлёбывания» тяжёлыми примесями. |
| Перепад давления между кубом и верхом колонны | Стабильный (конкретные цифры зависят от конструкции) | Контроль гидравлического режима; «прорыв» пара вызывает захлёбывание и потерю управления. |
| Типы тарелок | Колпачковые, клапанные, ситчатые | Выбор под конкретный состав сырья; влияет на эффективность контакта фаз и гидравлику. |
| Основные примеси-спутники | Тиофен, сероуглерод, н-гептан, непредельные углеводороды | Целевые компоненты для отделения; их температуры кипения различаются на десятые доли градуса. |
| Частота анализа состава (онлайн-хроматографы) | Каждые 15 минут | Автоматический мониторинг; операторы дополнительно ориентируются на шум, вибрацию и запах. |
| Экономия энергии при использовании тепловых насосов | 30–40% | Снижение потребления пара и выбросов CO₂; тепло конденсации возвращается в нагрев куба. |
| Этапы подготовки продукта | Дегазация и осушка в стабилизационной колонне/сепараторе | Удаление растворённых газов (сероводород, аммиак); продукт становится прозрачным и стабильным при хранении. |
| Ключевые показатели контроля | Температура на каждой тарелке, перепад давления, расход флегмы и пара | Базовый набор для управления режимом; отклонения сигнализируют о нарушениях процесса. |
| Типичные ошибки управления | Чрезмерное увлечение флегмой без контроля кубовой температуры; игнорирование вибрации насосов; пренебрежение гидравлическим режимом | Приводят к нестабильности, захлёбыванию, браку продукта и аварийным ситуациям. |
| Современные системы автоматизации | Автономные контроллеры с предиктивной аналитикой; цифровые двойники; нейросети | Прогнозируют «проскок» примесей за час до срабатывания анализатора; повышают стабильность. |
Частые вопросы по процессу ректификации сырого бензола
Почему для разделения сырого бензола недостаточно простой перегонки и нужна именно ректификация?
Сырой бензол — это сложная смесь компонентов (бензол, толуол, ксилолы, сернистые соединения), температуры кипения которых иногда различаются на десятые доли градуса. Простая перегонка не способна обеспечить требуемую степень разделения, поэтому применяется многократная каскадная дистилляция — ректификация, где на каждой тарелке колонны происходит цикл «испарение-конденсация», отсекающий примеси с высокой точностью.
Что такое флегмовое число и как оно влияет на качество бензола?
Флегма — это конденсат, возвращаемый обратно в колонну. Флегмовое число — это отношение количества возвращаемой флегмы к количеству отбираемого дистиллята. Увеличение флегмового числа повышает чистоту продукта (концентрацию бензола), но снижает производительность и увеличивает энергозатраты. Снижение флегмового числа приводит к загрязнению продукта тяжёлыми примесями и «захлёбыванию» колонны.
Какие параметры контролируются для стабильной работы ректификационной колонны?
Ключевыми параметрами являются: температура на каждой тарелке (температурный профиль), перепад давления между кубом и верхом колонны, расход флегмы и пара, а также состав продукта, который проверяется онлайн-хроматографами каждые 15 минут. Стабильность этих показателей обеспечивает правильное распределение компонентов и предотвращает аварийные режимы, такие как захлёбывание.
Почему после ректификации бензол нужно дополнительно стабилизировать?
Первый ректификат содержит растворённые газы — сероводород и аммиак, которые делают продукт токсичным и нестабильным при хранении. Для их удаления используется стабилизационная колонна или сепаратор, где из жидкости «выбивают» лёгкие примеси. Только после этой стадии бензол становится чистым продуктом с содержанием основного вещества не менее 99,8%, соответствующим ГОСТу.
Какие современные методы позволяют снизить энергозатраты процесса ректификации?
Основные направления модернизации включают: внедрение тепловых насосов, которые используют тепло конденсации для повторного нагрева куба (снижение энергозатрат на 30-40%); замену тарелок на структурированную насадку, увеличивающую площадь контакта фаз и снижающую перепад давления; использование цифровых двойников и нейросетей для предиктивного контроля «проскока» примесей за час до его обнаружения анализатором.
